Systemstabilität: Zuverlässige statische Abdichtung

Die Systemstabilität in hydraulischen und pneumatischen Geräten hängt stark von der statischen Abdichtung ab – der Fähigkeit, eine leckagedichte Barriere zwischen sich nicht bewegenden Oberflächen aufrechtzuerhalten. Im Gegensatz zu dynamischen Dichtungen, die Reibung und Verschleiß standhalten, stehen statische Dichtungen vor Herausforderungen wie Druckverformungsrest, Temperaturwechsel und chemischem Angriff. Selbst geringfügige Leckagen an einem Flansch, Verteiler oder Stopfen können zu Druckverlust, Eindringen von Verunreinigungen und ungeplanten Ausfallzeiten führen. In diesem Artikel werden drei wesentliche statische Dichtungsfamilien untersucht:O-Ringe, Quad/X-Ringe, Undgeklebte Dichtungen– und wie die richtige Auswahl und Installation eine zuverlässige statische Abdichtung für verschiedene Industrieanwendungen gewährleistet.

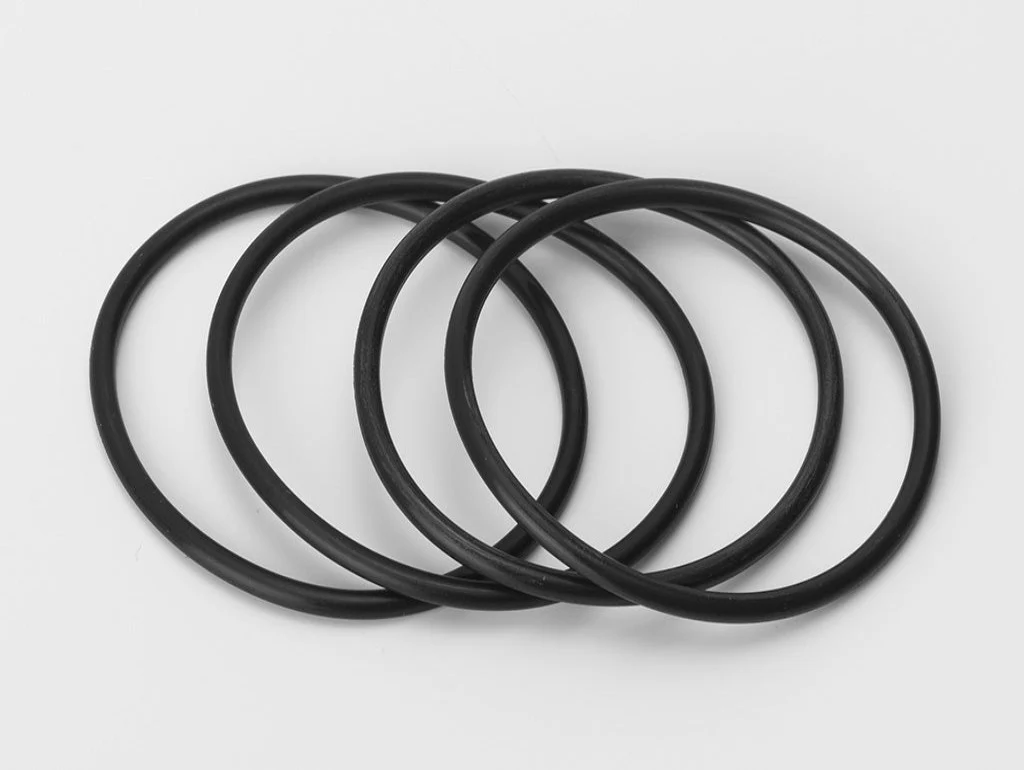

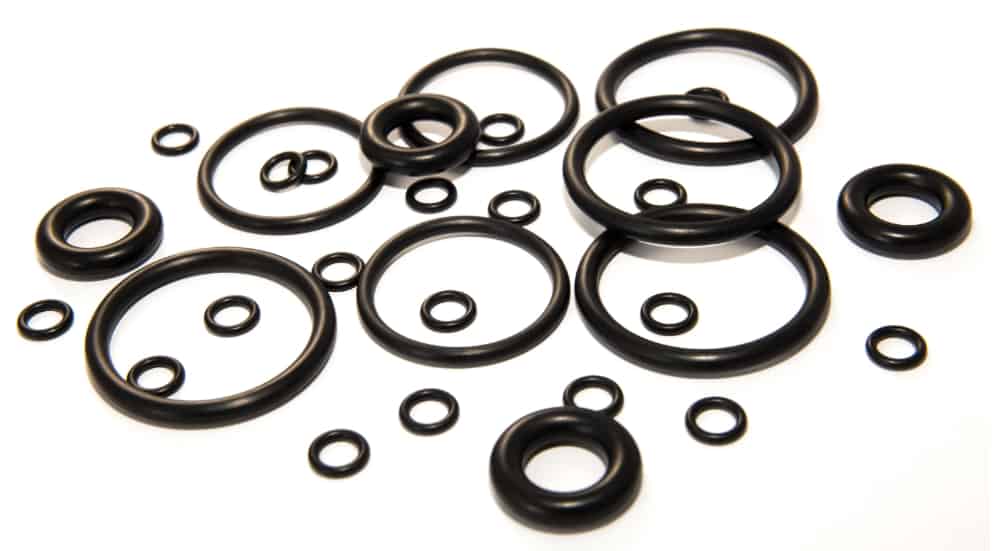

O-Ringesind die am häufigsten verwendeten statischen Dichtungen, die in Flanschen, Verteilerblöcken und Gewindeverbindungen zu finden sind. Ihr kreisförmiger Querschnitt verformt sich unter Druck, um die Drüse auszufüllen und so eine zuverlässige Barriere zu schaffen.

Druckverformungsrestwiderstand

Die Fähigkeit, sich nach der Kompression zu erholen, ist von entscheidender Bedeutung. Nitril- und Fluorkohlenstoffverbindungen bieten eine gute Erholung, während Silikon bei extremen Temperaturen hervorragende Leistungen erbringt.

Prozentsatz der Drüsenfüllung

Typischerweise sorgt eine Füllung von 70–80 % für eine ordnungsgemäße Pressung, ohne das Material zu stark zu beanspruchen. Zur statischen Abdichtung in Hochdruck-Hydraulikverteilern werden O-Ringe oft mit Stützringen kombiniert, um Extrusion zu verhindern. Regelmäßige Drehmomentprüfungen der Flanschschrauben tragen dazu bei, eine gleichmäßige Kompression aufrechtzuerhalten und verhindern so allmähliche Undichtigkeiten, die oft unbemerkt bleiben, bis die Leistung nachlässt.

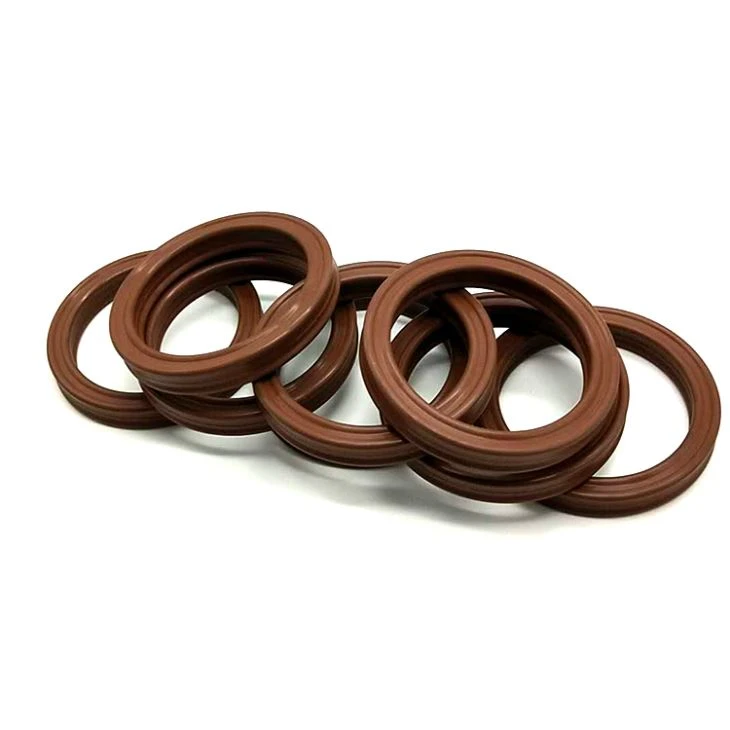

Quad-Ringe, auch genanntX-Ringe, haben einen vierlappigen Querschnitt, der zwei Dichtkontakte pro Seite bietet. Für die statische Abdichtung reduziert diese Konstruktion die Kraft, die für eine effektive Abdichtung erforderlich ist, wodurch sie sich ideal für Niederdruck- oder Vakuumsysteme eignen.

Geringere Kompressionskraft

Die mehreren Nocken verteilen die Spannung und erfordern ein geringeres Schraubendrehmoment, um eine Abdichtung zu erreichen, was bei Kunststoffgehäusen von Vorteil ist.

Reduzierte Reibung bei der Montage

Der untere Kontaktbereich minimiert das Risiko eines Verdrehens oder Wegrollens beim Zusammenbau passender Teile. Bei statischen Dichtungsanwendungen wie Sensoranschlüssen und Instrumentenanschlüssen bieten X-Ringe eine längere Lebensdauer als Standard-O-Ringe, insbesondere wenn sie geringen Temperatur- und Druckwechseln ausgesetzt sind.

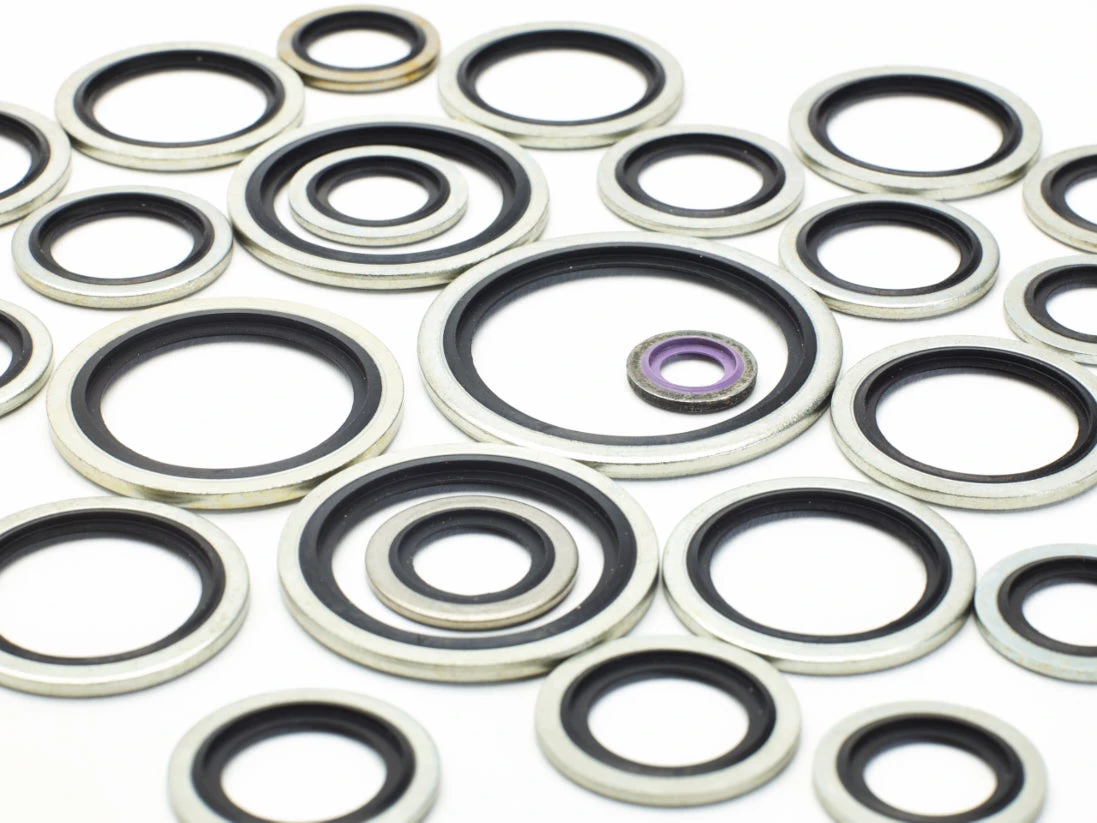

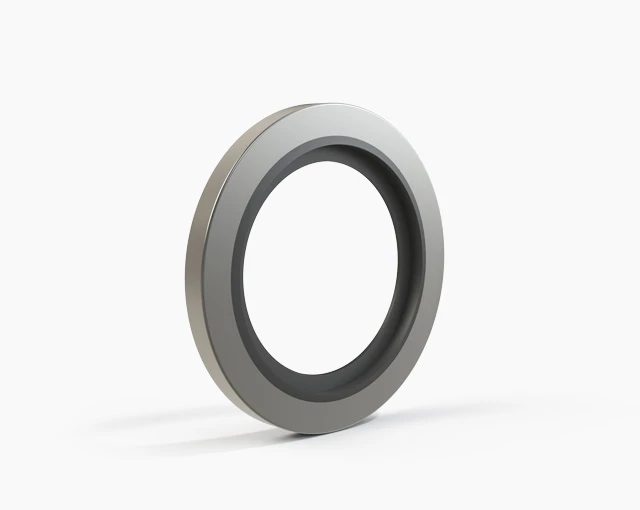

Geklebte DichtungenKombinieren Sie eine Metallscheibe mit einem auf den Innendurchmesser vulkanisierten Elastomer. Sie sind speziell für die statische Abdichtung von Bolzen- oder Schraubverbindungen wie Ablassstopfen, Rohrflanschen und Abdeckplatten konzipiert.

Kontrollierte Kompression

Die Metallscheibe begrenzt das Quetschen und verhindert eine übermäßige Kompression des Gummis selbst bei hohem Drehmoment.

Vibrationsfestigkeit

Die Gummi-Metall-Verbindung absorbiert geringfügige Bewegungen und bewahrt die Dichtungsintegrität bei statischen Dichtungsanwendungen, die mechanischen Vibrationen ausgesetzt sind. Bei Getriebeablassschrauben für schwere Maschinen übertreffen Verbunddichtungen Kupferscheiben, da sie sich besser an Oberflächenunregelmäßigkeiten anpassen und Korrosion widerstehen.

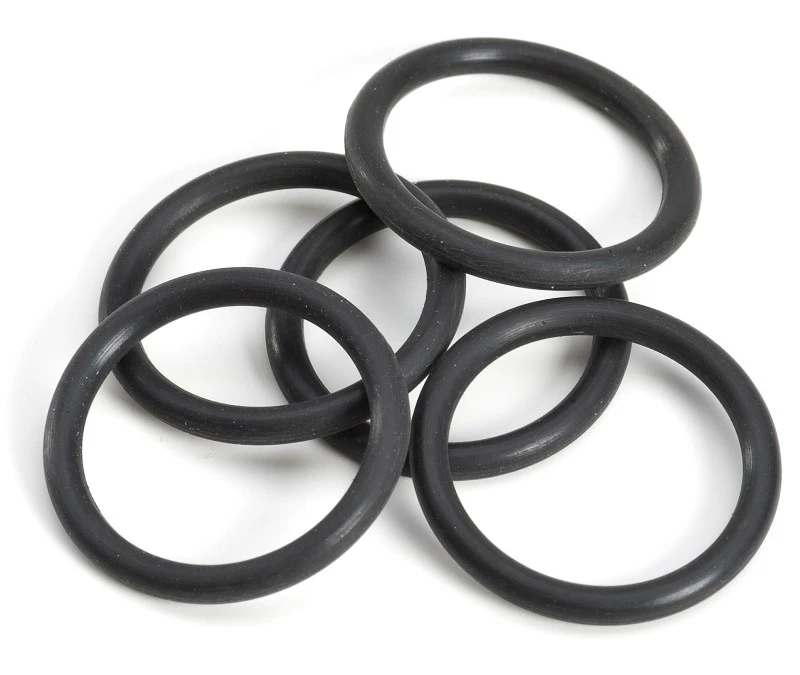

Bei aggressiven Flüssigkeiten ist die Auswahl des richtigen Elastomers für die statische Abdichtung von entscheidender Bedeutung.O-Ringesind in Dutzenden von Verbindungen erhältlich, die jeweils für bestimmte Medien geeignet sind.

Fluorkohlenstoff (FKM) für hohe Temperaturen

Beständig gegen Mineralöle und Säuren bis 200 Grad.

Ethylen-Propylen (EPDM) für Bremsflüssigkeiten und Wasser

Bietet eine hervorragende Beständigkeit gegen Flüssigkeiten auf Glykolbasis.

Perfluorelastomer (FFKM) für extreme Chemikalien

Bietet nahezu universellen Widerstand, ist jedoch kostspielig und dient der kritischen statischen Abdichtung in Halbleiter- und Chemieanlagen. Vergleichen Sie die Flüssigkeitsverträglichkeitstabelle immer mit dem O-Ring-Material, da selbst Spuren von Verunreinigungen ein Anschwellen oder Aushärten auslösen können.

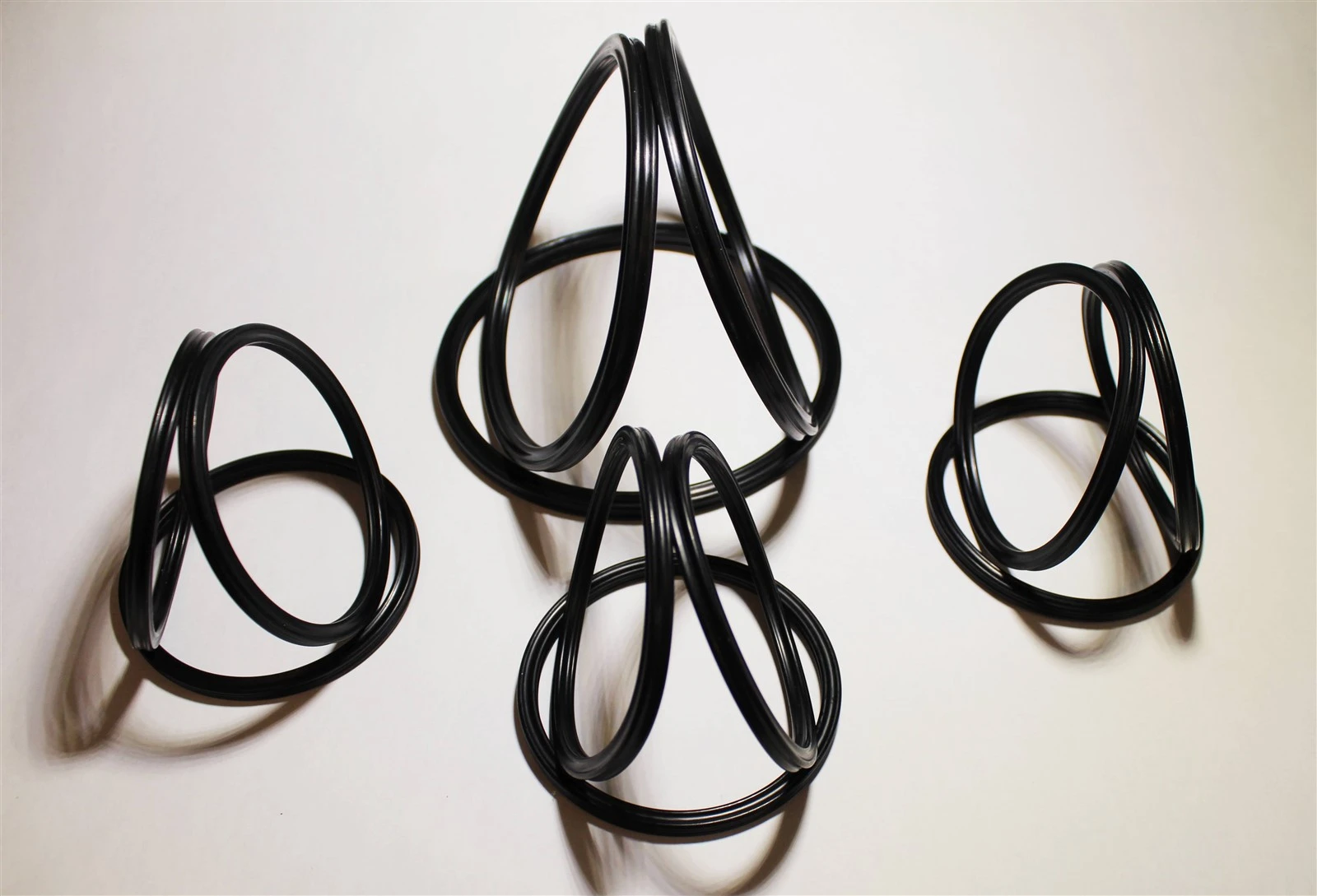

Bei kompakten Baugruppen, bei denen der Platz für die Stopfbuchsen begrenzt ist,X-Ringebieten Vorteile gegenüber O-Ringen für die statische Abdichtung. Ihr flacheres Profil ermöglicht flachere Rillen bei gleichbleibender Dichtkraft.

Verhältnisse von Rillentiefe und -breite

Eine flachere Nut reduziert die Gesamtdicke des Gehäuses, ein entscheidender Faktor bei Leichtbaukonstruktionen.

Analyse der Lappenverformung

Die Finite-Elemente-Modellierung hilft dabei, die Rillenabmessungen zu optimieren, um eine gleichmäßige Lappenkompression zu erreichen. Für die statische Abdichtung in Elektronikgehäusen in der Luft- und Raumfahrt sowie in der Automobilindustrie werden zunehmend X-Ringe eingesetzt, da sie die Abdichtung auch bei thermischer Ausdehnung und Kontraktion aufrechterhalten, ohne dass eine übermäßige Flanschklemmkraft erforderlich ist.

Die richtige Oberflächenbeschaffenheit ist von größter Bedeutung fürgeklebte Dichtungenin statischen Dichtungsanwendungen. Die Passflächen sollten eine Rauheit von Ra 1,6–3,2 µm haben – zu glatt und die Dichtung greift möglicherweise nicht, zu rau und das Gummi kann zerschnitten werden.

Reinigen der Flanschfläche

Eventuelle alte Dichtungsreste oder Grate müssen entfernt werden; Oft reichen ein Schaber und Lösungsmittel aus.

Drehmomentfolge

Das sternförmige Anziehen der Schrauben sorgt für eine gleichmäßige Kompression der Verbunddichtung und verhindert so eine verformte Dichtung. Zur statischen Abdichtung von Öleinfüllstopfen vereinfachen Verbunddichtungen mit unverlierbarer Unterlegscheibe die Wartung, da sie an der Schraube befestigt bleiben und so das Risiko eines Verlusts während der Wartung verringern.

Statische Dichtungen versagen häufig bei Temperaturwechseln, da die unterschiedliche Ausdehnung zwischen Dichtung und Gehäuse die Kompression verringert.O-Ringemit Kälteflexibilität (z. B. Silikon) und Hochtemperaturstabilität (z. B. FKM) erforderlich.

Druckverformungsrest bei Betriebstemperatur

Das Testen des O-Rings unter simulierten Wärmezyklen lässt seine effektive Lebensdauer vorhersagen.

Anpassung des Wärmeausdehnungskoeffizienten

Durch die Auswahl eines Dichtungsmaterials mit einem Ausdehnungskoeffizienten, der dem des Gehäusemetalls nahekommt, wird der Druckverlust bei extremen Temperaturen verringert. In Stromverteilerschränken für den Außenbereich beruht die statische Abdichtung auf O-Ringen, die Winternächten mit -40 Grad bis zu Sommertagen von +60 Grad ohne nennenswerte Verformung standhalten.

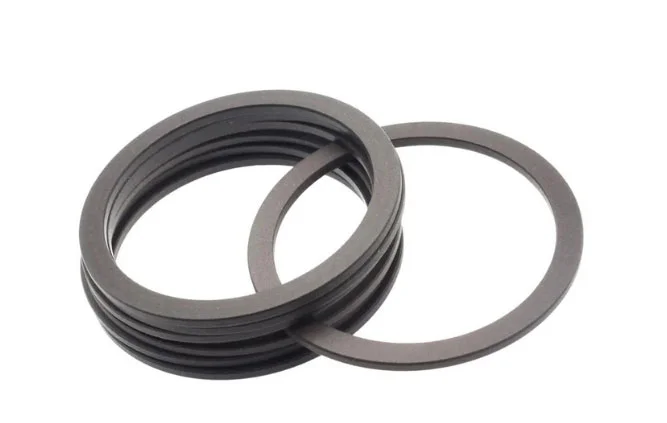

Wenn der Systemdruck 200 bar übersteigt, sind O-Ringe allein bei statischen Dichtungsanwendungen anfällig für Extrusion.Stützringe– auf der Abströmseite angebrachte starre Ringe – verhindern, dass das Elastomer in den Zwischenraum fließt.

Spiralstützringe

Sie lassen sich leichter in geschlossenen Nuten installieren und biegen sich beim Einbau.

Massive Stützringe

Bieten besseren Halt, erfordern aber zur Montage offene Nuten. Für die statische Abdichtung in Hydraulikblöcken von Spritzgießmaschinen führt die Kombination von O-Ringen mit Stützringen zu einer effektiven Verdreifachung der Druckhaltefähigkeit. Der Stützring sollte auf der Seite positioniert werden, auf der der Druck entsteht; Bei bidirektionalem Druck sind Ringe auf beiden Seiten erforderlich.

Während statische Dichtungen nicht durch dynamischen Verschleiß beeinträchtigt werden, verschlechtern sie sich dennoch durch Hitze, Flüssigkeitsalterung und Spannungsrelaxation.Quad-RingeMit ihren zahlreichen Kontakten kann die Dichtigkeit auch dann erhalten bleiben, wenn ein Lappen nachlässt.

Sichtprüfung auf Lappenabflachung

Abgeflachte Lappen zeigen an, dass ein Druckverformungsrest aufgetreten ist; Ein Austausch ist ratsam.

Dehnungsprüfung

Ein einfacher Dehnungstest kann eine Versprödung aufdecken; Wenn der Ring bei einer Dehnung von 20 % reißt, sollte er entsorgt werden. Bei der planmäßigen Wartung statischer Dichtungspunkte verhindert der Austausch der X-Ringe alle 3–5 Jahre (oder gemäß OEM-Empfehlung) unerwartete Lecks, insbesondere in kritischen Kreisläufen, bei denen es auf die Sicherheit ankommt.

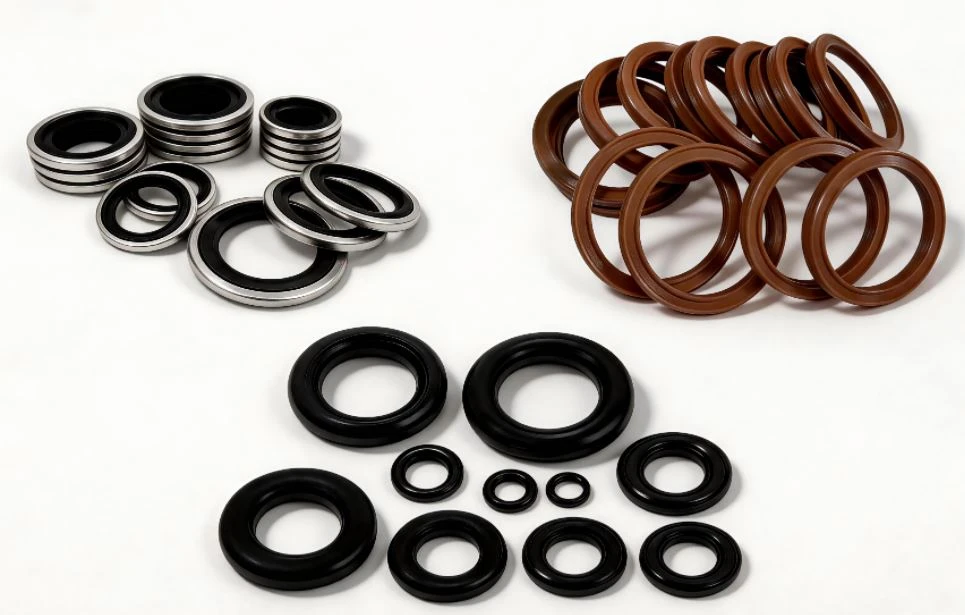

Eine umfassende statische Dichtungsstrategie verwendet häufig unterschiedliche Dichtungstypen für verschiedene Standorte.O-Ringedienen den meisten Verteiler- und Flanschdichtungen,X-Ringeeignen sich hervorragend dort, wo der Platz begrenzt ist und geringe Reibung erwünscht ist, undgeklebte Dichtungenwerden für freiliegende Bolzenverbindungen bevorzugt.

Anwendungsbasierte Auswahl

Berücksichtigen Sie Druck-, Temperatur-, Flüssigkeits- und Montagebeschränkungen.

Standardisierung

Die Reduzierung der Vielfalt an Dichtungsgrößen in einer Einrichtung vereinfacht die Bestandsverwaltung und verringert das Risiko einer Fehlanwendung. Für die statische Abdichtung in einem typischen Aggregat können die Standardisierung auf einige wenige O-Ring-Größen und die Verwendung von Verbunddichtungen für alle Ablassstopfen die Ersatzteilkosten um bis zu 30 % senken. Ein gut verwalteter Dichtungsbestand gepaart mit klaren Installationsanweisungen sorgt für eine gleichbleibende Systemstabilität.

Eine zuverlässige statische Abdichtung ist der Grundstein für die Stabilität hydraulischer und pneumatischer Systeme.O-Ringe, Quad/X-Ringe, Undgeklebte DichtungenJedes bietet einzigartige Vorteile – von Materialvielfalt und Niederdruckeffizienz bis hin zu Vibrationsfestigkeit und kontrollierter Kompression. Durch das Verständnis der Betriebsumgebung, die Auswahl kompatibler Materialien, die Gestaltung geeigneter Nuten und die Einhaltung disziplinierter Installationspraktiken können Ingenieure eine leckagefreie statische Abdichtung erreichen, die Ausfallzeiten minimiert und die Lebensdauer der Geräte verlängert. Im Streben nach Systemstabilität können statische Dichtungen stationär sein, ihr Beitrag ist jedoch dynamisch.
