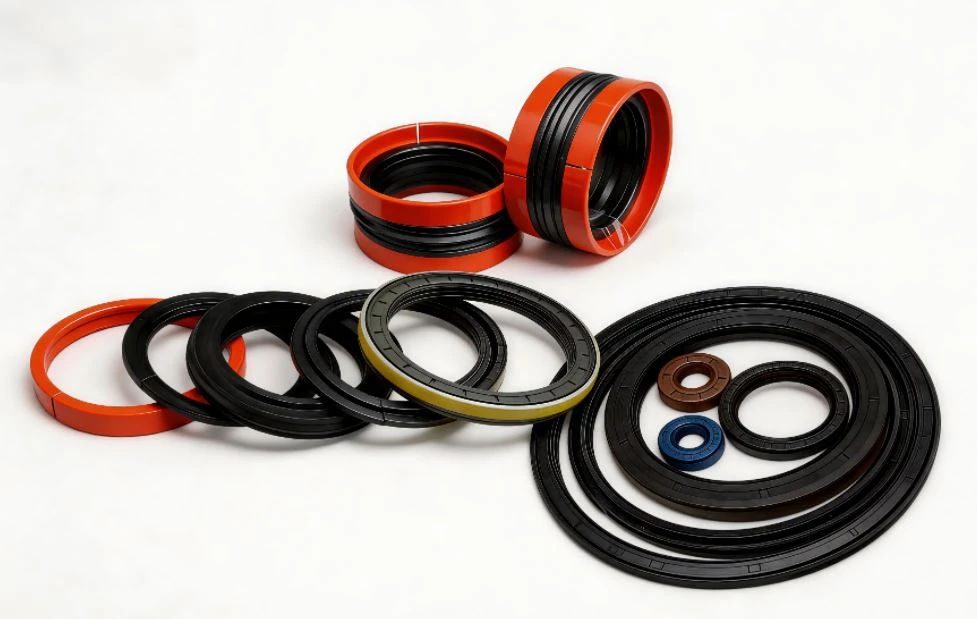

Integrität des Antriebsstrangs: Fortschrittliche Rotationsdichtung

Die Integrität des Antriebsstrangs hängt von der Fähigkeit ab, Schmierstoffe zurückzuhalten, Verunreinigungen auszuschließen und die Reibung über unzählige rotierende Wellen hinweg zu bewältigen. In Getrieben, Achsen und Achsantrieben führen selbst geringfügige Leckagen zu Ölmangel, Überhitzung und vorzeitigem Getriebeausfall. FortschrittlichRotationsdichtungslösungenhaben sich weiterentwickelt, um diesen Herausforderungen zu begegnen und maßgeschneiderte Designs für Druck, Geschwindigkeit, Temperatur und Fehlausrichtung anzubieten. In diesem Artikel werden wichtige Dichtungsprodukte untersucht – von einfachen Wellendichtungen bis hin zu komplexenKassetteUndKolbendichtungen– und wie sie gemeinsam für eine zuverlässige Abdichtung rotierender Komponenten in modernen Antriebssträngen sorgen.

DerRotationsdichtungist das gebräuchlichste Dichtungselement für Wellen, die sich kontinuierlich drehen. Es verfügt über eine flexible Lippe, die durch eine Zugfeder gehalten wird und einen konstanten Anpressdruck gewährleistet.

Federspannung und Lippenverschleiß

Die Feder gleicht mit der Zeit die Verformung der Lippe aus, ein übermäßiger Wellenschlag beschleunigt jedoch den Verschleiß.

Für Antriebsstranganwendungen wie Getriebeausgangswellen müssen Rotationsdichtungen Drehzahlen von bis zu 4000 U/min standhalten und gleichzeitig Öloxidation widerstehen.

Die Auswahl des richtigen Lippenmaterials – Nitril für Mineralöle, Fluorkohlenstoff für hohe Temperaturen – wirkt sich direkt auf die Lebensdauer aus. Eine regelmäßige Inspektion der Dichtfläche auf Riefen hilft, Bypass-Leckagen zu verhindern.

Standard-Wellendichtungen, häufig Einlippenkonstruktionen, werden in weniger anspruchsvollen Umgebungen wie Pumpenantrieben und Nebenwellen eingesetzt. Sie bieten eine ausreichende Abdichtung bei moderaten Drücken und Geschwindigkeiten.

Einfache Installation

Diese Dichtungen werden in eine Bohrung gepresst und erfordern keine Spezialwerkzeuge, weshalb sie bei Reparaturen vor Ort beliebt sind.

Aufgrund ihrer begrenzten Fähigkeit, mit Fehlausrichtungen umzugehen, eignen sie sich jedoch am besten für gut{0}ausgerichtete Baugruppen. Für die Abdichtung rotierender Komponenten in landwirtschaftlichen Geräten sind Standard-Wellendichtungen kostengünstig, sollten jedoch bei jeder größeren Überholung ausgetauscht werden, um unerwartete Ausfallzeiten zu vermeiden.

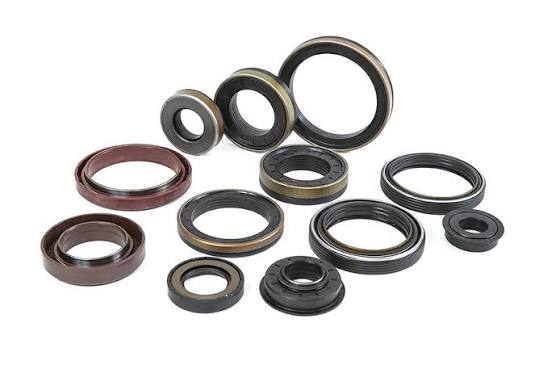

Hochdruck-Wellendichtungensind mit Anti-{0}}Extrusions-Stützringen-verstärkt, um Drücken von mehr als 300 bar standzuhalten, wie sie bei hydraulischen Motorwellen üblich sind. In der Zwischenzeit,PTFE-Wellendichtungenbieten außergewöhnliche chemische Beständigkeit und geringe Reibung, ideal für aggressive Flüssigkeiten.

Der Vorteil der geringen Reibung von PTFE



Es reduziert die Wärmeentwicklung, was die Fettlebensdauer in abgedichteten Lagern verlängert.

Ringgeometrie sichern-

Ein spiralförmiger oder massiver Ring verhindert, dass das Elastomer in den Spalt hinein extrudiert. Bei der Abdichtung rotierender Komponenten für Schiffsantriebe sorgt die Kombination einer Hochdruckdichtung mit einer PTFE-Sekundärlippe für Redundanz gegen das Eindringen von Salzwasser.

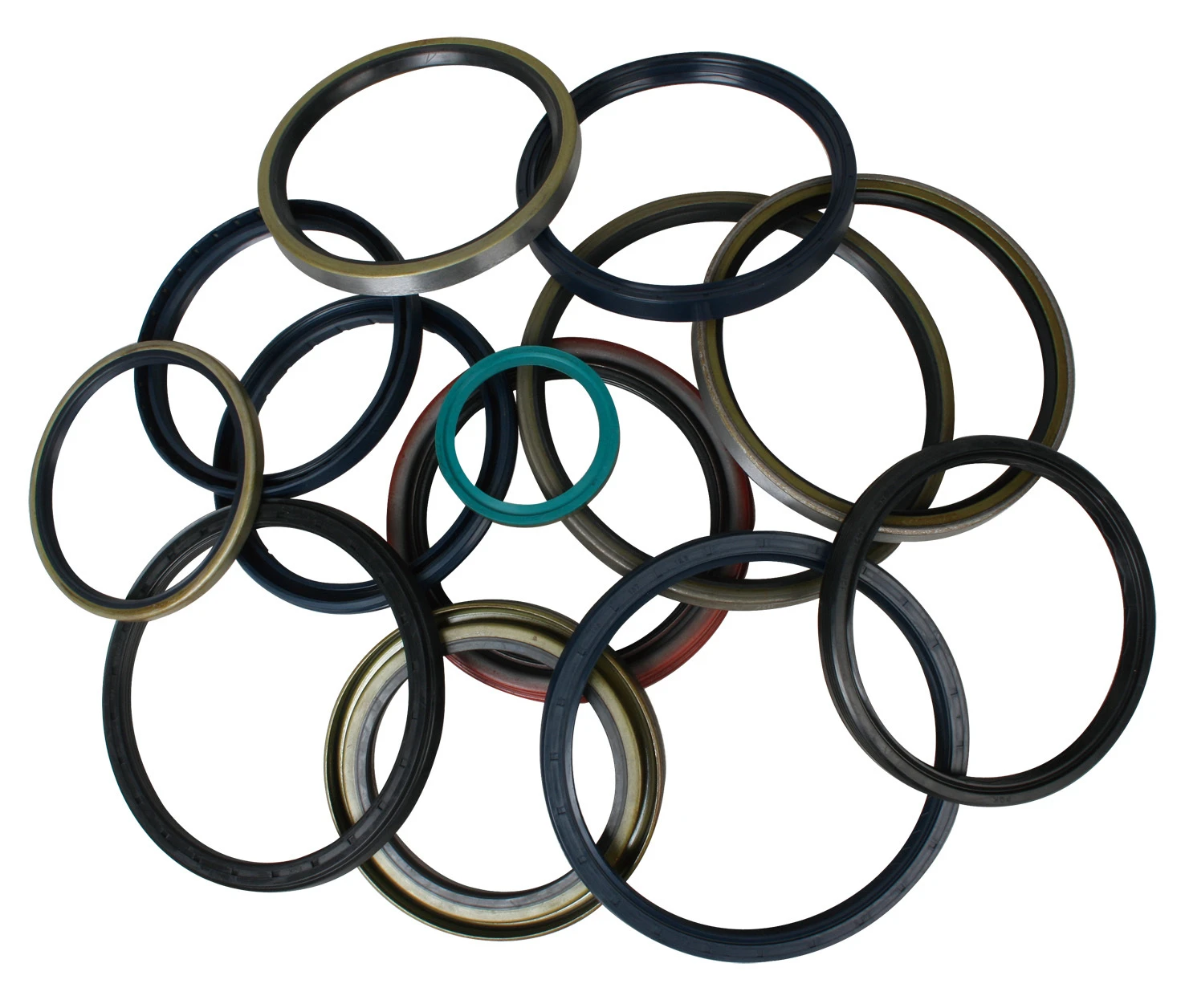

Hochleistungs-Nabendichtungensind für Radenden und Achsschenkel konzipiert, wo sie Schlamm, Wasser und starken radialen Belastungen ausgesetzt sind. Sie verfügen typischerweise über ein Metallgehäuse und ein Mehrlippensystem.

Doppel--Lippenkonfiguration

Eine Hauptlippe hält Öl zurück, während eine Hilfsstaublippe äußere Ablagerungen abkratzt.

Oberflächenhärte der Welle

Eine gehärtete Wellenoberfläche (größer oder gleich HRC 60) reduziert den Verschleiß der Dichtlippe. Zur Abdichtung rotierender Komponenten in Geländefahrzeugen werden Nabendichtungen oft mit einem Fett oder Öl gefüllt, das für zusätzliche Schmierung der Lippenschnittstelle sorgt und so die Lebensdauer der Dichtung unter schwierigen Einsatzbedingungen verlängert.

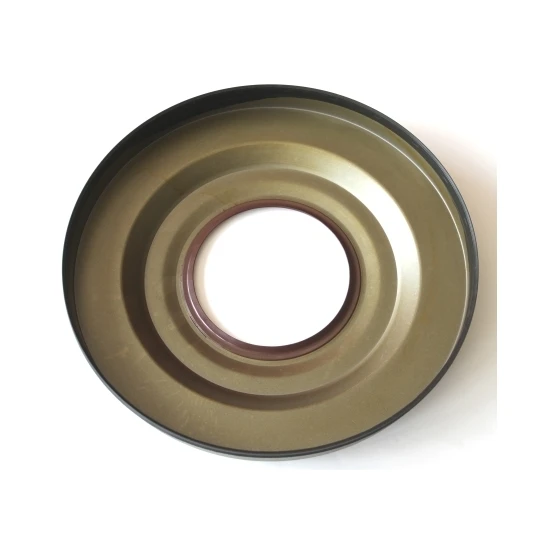

V-Ringesind Gleitringdichtungen, die mit der Welle rotieren und gegen eine stationäre Gegenfläche abdichten. Sie eignen sich hervorragend zum Schutz von Lagern vor Staub und Spritzwasser.Flanschwellendichtungs hingegen verfügen über einen Metallflansch zur Schraubmontage, sodass keine Gehäusebohrung erforderlich ist.



Die elastische Dehnung des V--Rings



Der Ring wird über die Welle gespannt und durch seine eigene Spannung gehalten, sodass er sich an die axiale Bewegung der Welle anpasst.



Wartungsfreundlichkeit der Flanschdichtung



Der Austausch ist ohne Demontage benachbarter Bauteile möglich. Diese Dichtungen werden häufig bei der Abdichtung rotierender Komponenten für Förderantriebe und Kühlventilatoren eingesetzt, wo ein schneller Austausch wichtig ist.

Stiftstaubdichtungensind kleine Lippendichtungen-, die an Drehzapfen und Spannwellen verwendet werden, um zu verhindern, dass abrasive Partikel in die Lagerbereiche gelangen.Gamma-Siegelsind ähnlich, verfügen jedoch über einen labyrinthischen Pfad, der Schmutz auffängt, ohne Reibung zu verursachen.



Kontaktfreies -Design der Gamma-Dichtung



Es nutzt eine Reihe von Rillen, um einen gewundenen Weg zu schaffen, ideal für Anwendungen, bei denen Gummilippen schnell verschleißen würden.



Materialauswahl der Stiftdichtung



Polyurethan bietet eine hohe Abriebfestigkeit gegenüber Sand. Bei der Abdichtung rotierender Komponenten für Fahrgestelle von Baumaschinen reduzieren diese Dichtungen den Verschleiß der Raupenkette erheblich.

Dreifache Lippendichtungenverfügen über drei Dichtlippen – typischerweise eine Primär-, Sekundär- und Staublippe – und bieten mehrere Barrieren gegen Leckagen und Kontamination.Kassettendichtungensind vormontierte Einheiten, die eine Dichtung, eine Verschleißhülse und ein Labyrinth in einem kompakten Paket vereinen.



Selbst-Zentrierfunktion der Kassette



Die Verschleißhülse sorgt für eine frische Lauffläche, auch wenn die Originalwelle verschlissen ist.

Kombi-DichtungenKombinieren Sie eine Öldichtung mit einer schützenden Außenhülle und oft einer zusätzlichen Schmutzlippe. Sie werden dort eingesetzt, wo der Platz begrenzt ist, beispielsweise bei kleinen Getriebeleistungen.

Einteilige-Konstruktion

Macht separate Gehäuse überflüssig und reduziert Montagefehler.

Kompatibilität mit Wärmeausdehnung



Die Metallabdeckung dehnt sich ähnlich schnell wie das Gehäuse aus und behält so den Presssitz bei. Bei der Abdichtung rotierender Komponenten für landwirtschaftliche Ballenpressen bieten Kombidichtungen einen robusten Schutz vor Heustaub und Ernterückständen, die herkömmliche Dichtungen ansonsten schnell abnutzen können.

Während diese Komponenten hauptsächlich Kolbendichtungen abdichten, interagieren sie auch mit rotierenden Komponenten, die bei Anwendungen abdichten, bei denen Kolben oszillieren oder leichte Drehbewegungen ausführen (z. B. Lenkzylinder).SPGO-Siegelsind einfach-wirkend mit einer druck-betätigten Lippe, währendDAS-Dichtungensind doppelt-wirkend und haben ein symmetrisches Profil.



Die geringe Ausbruchsreibung von SPGO



Ideal für intermittierende Rotation in Kranschwenkzylindern.



Die bidirektionale Fähigkeit von DAS



Bewältigt Druck von beiden Seiten und eignet sich daher für Hydraulikmotoren mit Drehkolben. Diese Dichtungen tragen zur Abdichtung rotierender Komponenten bei, indem sie interne Leckagen in Drehantrieben reduzieren.

SPGW-Dichtungensind verschleißfeste Führungsringe in Kombination mit Dichtelementen;Glyd-Ringesind kompakte Kolbendichtungen mit rechteckigem Querschnitt für geringe Reibung.SPG-Dichtungensind Standard-Kolbendichtungen, währendStufendichtungenhaben ein abgestuftes Profil für Hochdruckanwendungen.



Die geringe Haftreibung des Glyd-Rings



Sorgt für gleichmäßige Bewegungen und minimalen Widerstand.



Anti--Extrusionsschulter der Stufendichtung



Bietet integrierte-Backup-Ring-Funktionalität. Bei der Abdichtung rotierender Komponenten für Verstellpumpen sorgen diese Kolbendichtungen für enge Abstände, selbst wenn durch die Wellendrehung Zentrifugalkräfte auf die Flüssigkeit ausgeübt werden.



Die effektive Abdichtung rotierender Komponenten ist eine mehrdimensionale Disziplin, die eine Anpassung des Dichtungsdesigns an die Betriebsbedingungen – Geschwindigkeit, Druck, Temperatur und Verschmutzungsgrad – erfordert. Von einfachStandard-Wellendichtungenbis hin zu erweiterten Kassetten- und Kolbendichtungsvarianten bedient jedes Produkt eine bestimmte Nische. Durch das Verständnis der Nuancen jedes Typs und die Einhaltung geeigneter Installations- und Wartungspraktiken können Ingenieure und Flottenbesitzer eine Integrität des Antriebsstrangs erreichen, die die Lebensdauer der Komponenten verlängert, den Ölverbrauch senkt und die Gesamtbetriebskosten senkt. Die Zukunft der Dichtung liegt in Materialinnovationen und integrierten Designs, aber die Grundlagen der Lippengeometrie, Federkraft und Materialkompatibilität bleiben zeitlos.
